Scopo
La presente istruzione, in accordo al paragrafo 7.10.7 dell’NTC2008, descrive le attività di immagazzinamento in cantiere e di installazione degli isolatori elastomerici delle serie RI e degli isolatori elastomerici con nucleo in piombo della serie RI-L, forniti dalla società MAVI per strutture quali edifici, ponti e viadotti.
Viene di seguito riportata la procedura standard e deve essere applicata secondo la sequenza indicata. In caso di variazioni o esigenze particolari, si dovrà consultare l’Ufficio Tecnico.
Riferimenti
UNI EN 1337-11:1999 - Appoggi strutturali - Parte 11 - Trasporto, immagazzinamento ed installazione
UNI EN 15129/2009 - Dispositivi antisismici
DM 17/01/2018 - Norme tecniche per le costruzioni
CIRCOLARE 21 gennaio 2019/n.7 - Istruzioni per l’applicazione dell’aggiornamento delle norme tecniche per le costruzioni

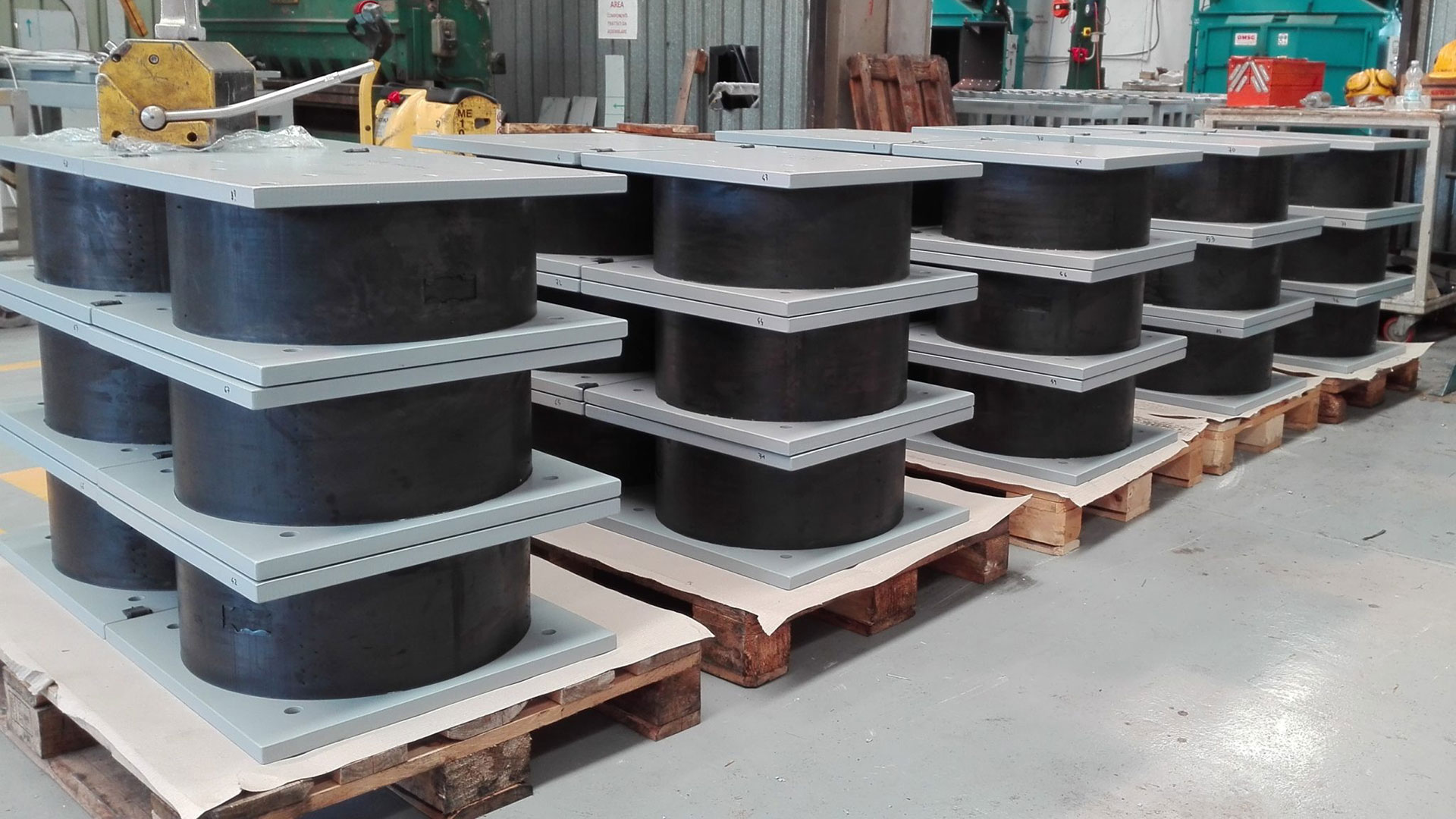

Stoccaggio dei bancali contenenti gli isolatori
I dispositivi vengono consegnati assemblati, fatta esclusione dei barilotti di ancoraggio e/o delle viti, che vengono imballati in un contenitore a parte, su bancali di legno. Il Cliente dovrà assicurarsi che il materiale consegnato venga disposto in un’area segregata e protetta, lontano da intemperie, sporcizia, umidità, fonti di calore, etc. per evitare qualsiasi altro tipo di danneggiamento.
Movimentazione
Per la movimentazione dell’intero bancale con il contenuto, si dovranno utilizzare adeguati mezzi (ad esempio muletti) di adeguata potenza e dotati di forche da posizionare e regolare negli spazi previsti inferiormente sul pallet. Non sono consentiti spostamenti per strisciamento, spingendo trasversalmente involucro e contenuto.
La movimentazione dell’isolatore deve avvenire utilizzando i fori della piastra superiore, realizzati per il passaggio delle viti d’ancoraggio, attraverso il collocamento di golfari adeguatamente fissati e bloccati con dadi e rondelloni.
Controlli
All’atto dell’installazione si dovranno verificare le corrispondenze fra le misure a progetto e le dimensioni degli isolatori (ingombri e interassi di ancoraggio).
Devono essere eseguiti i seguenti controlli:
- Danneggiamenti visibili, ad esempio danneggiamenti della verniciatura
- Integrità delle staffe di trasporto colorate in giallo (o rosso), se esistenti
- Orientamento dell'isolatore, indicato sulla piastra superiore
NB: le staffe provvisorie colorate andranno rimosse a posizionamento definitivo del dispositivo ed a bloccaggio dell’opera completato

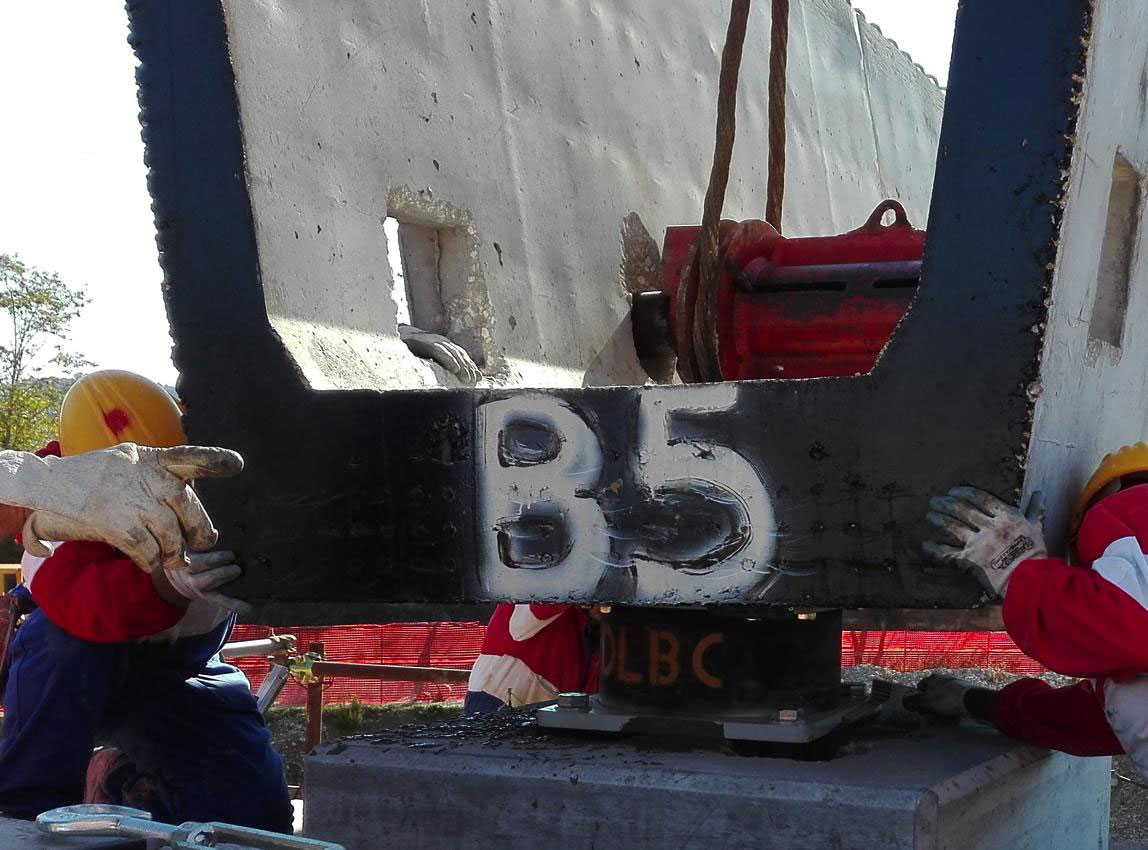

Installazione
